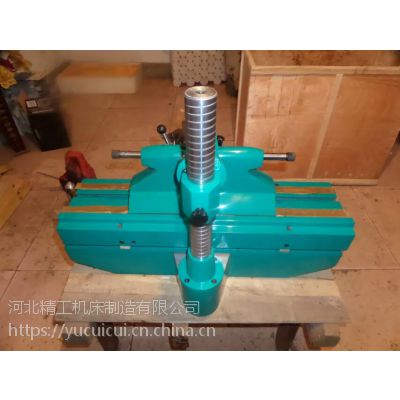

齿轮跳动检查仪可对具有中心孔的带轴内外啮合圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳动进行测定（如果被测齿不带轴，用户可自制具有中心孔的芯轴）。齿轮跳动检查仪也可对其有中心孔的圆柱和圆锥的径向跳动和端面跳动进行测定。
齿轮跳动检查仪技术参数： 1、被测齿轮模数范围：1～6mm。2、被测工件直径：300m。3、两顶针间距离：418mm。4、测量支架转动范围：＋90。5、指示表分度值：0.001mm。
6、齿圈的径向跳动△Fr为测头相对于齿轮轴线的变动量。为此，齿圈径向跳动的检查是用具有原始齿条齿形的测量头进行，检查时，依次插入齿轮的齿间内，在齿轮转一圈范围内，测头相对于齿轮轴线的变动量即为△Fr。

跳动检查仪可对具有中心孔的带轴的外齿和圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳动进行测定（被测齿轮如不带轴，用户可自制具有中心空的心轴）。本仪器也对具有中心孔的圆柱和圆锥的径向跳动也端面挑定进行测定。

跳动检查的工作原理：

齿圈的径向跳动△Fr为侧头相对于齿轮线的变动量。为此，齿圈径向跳动的检查是用具有原始齿条齿形的测量头进行。检验时，将被检齿轮固定在仪器两顶针间，把具有原始齿轮轴线的变动量即为△Fr。

被测齿轮模数

0.3－2mm 1-6mm

齿轮直径

150mm 300mm

规格：1--6mm

测架转动范围

±0°

指示表分度值

0.001mm

规格：0.3mm--2mm

仪器示值变化在10次测量过程中，不大于下列规定：

测光滑表面：       测齿轮：

▲不用杠杆  ▲用杠杆  ▲不用杠杆

1um     2um     3um

如：加长、加***格双方可协商

图为跳动检查仪的工作原理示意图：

        undefined

跳动检查仪结构示意图：

安置在仪器底座16上的台面15，可用胶木手轮1通过齿条传动机构作纵向移动，并借助胶木螺母2固定。在台面上的左右顶针架4、12可沿台面上的基面作纵向移动，可用胶木螺母14固定。顶针3松开胶木螺钉10后可在顶针架孔内移动。在右顶针架12上还可用胶木螺钉11紧固顶针3后借助于手柄13作弹簧顶针用。转动升降螺母5，可使测量座19连同测量支架8和千分表7沿立柱6上下移动。使侧头与被测表面接触或离开。并用胶木螺钉20使之固定在适当的部位。松开紧固螺钉17测量支架8可相对于测量座在垂直平面内作±900的转动。表架23可利用手柄21抬起或放下。
